    BAS系统，即为楼宇自控系统的简称，相信大家都有所耳闻吧。BAS系统在智能楼宇中起着重要的作用，是智能建筑的重要组成部分之一。那么，BAS系统包含什么系统呢？有什么相应要求呢？一起来看看吧！

BAS系统的组成

BAS系统包含什么系统

BAS系统的监控范围和参数内容：

    1.空调机组：新风空调机组、新/回风空调机组、变风量空调机；

    2.冷/热源系统：冷冻机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组；

    3.电力系统：照明控制、高/低压信号测量、备用发电机组；

    4.电梯；保安门锁、巡更等。

BAS系统所能够产生的实际效果：

    1.室内恒温、恒湿、良好的空气质量、合理的灯光照度控制；

    2.实现最佳的能源控制方案，节约能源消耗并实现能源管理自动化。

    3.实现设备自动化运行，提高运行效率，降低劳动强度。

    4.便于大楼内的所有设备运行于最佳工况，同时便于设备的保养和维修；

    5.便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平；

    6.良好的管理将延长大楼设备的使用寿命，使设备更换的周期延长，节省大楼的设备开支；

    7.及时发出设备故障及各类报警信号，便于将损失降到最低点，便于操作人员最短时间处理故障。

BAS子系统：

a、暖通空调系统自动监控

    暖通空调系统是智能建筑创造舒适高效工作与生活环境不可缺少的重要环节，其设备耗电量占全楼总耗电量的50%-60%，其监控点数占全楼监控点数的50%以上，BAS系统为建筑物内的暖通空调设备（如：冷却塔、冷水机组、空气处理机、新风机组等）提供一个最优化的控制，实现经济运行降低能耗。

b、给排水系统自动监控

    给排水系统是任何建筑都不可少的重要组成部分。BAS系统主要是对给排水系统的状态、参数进行监控与控制，保证系统运行参数满足建筑供排水要求以及供排水的安全。

c、变配电系统自动监控

    变配电系统是建筑物最主要的能源供给系统，BAS系统用于建筑物内用电设备的正常运行,保障供电可靠性。负责电力供应管理和设备节电运行。

d、智能照明系统

    照明系统占建筑物耗电量20%-30%，BAS系统一方面为了保证建筑物各区域的照度和视觉环境对灯光进行控制，另一方面对照明设备进行节能控制。

e、电梯控制系统

    BAS系统对于建筑物内的多台电梯实行集中的控制和管理，同时配合消防系统，执行联动程序。

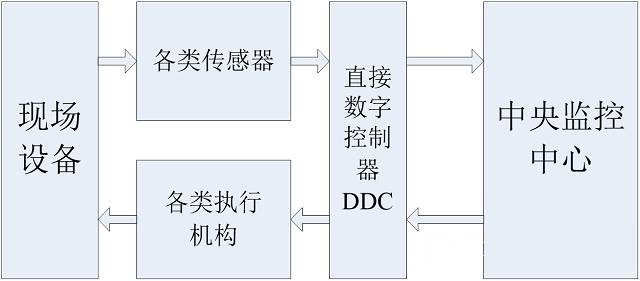

BAS系统的组成

    中央控制室（数据中心）：主要包括中央处理系统（计算机和接口装置等）、外围设备（监控终端和打印机等）和不间断电源三部分。

    传感器及执行调节机构：传感器是指装设在各监视现场的各种敏感元件、变送器、触点和限位开关、用来检测现场设备的各种参数（如温度、湿度、压差、液位等），如铂电阻温度检测器、复合湿度检测器、风道静压变送器、差压变送器等。

    现场控制器是整个控制系统的核心，采用直接数字控制器（DDC）它具有AI、AO、DI、DO四种输入/输出接口。方便灵活地与现场的传感器、执行调节机构直接相连接，对各种物理量进行测量，以及实现对被控系统的调节与控制。

AI-模拟量输入接口，可用作仪表的检测输入，如温度、压力等，一般为0-10V(0-5V)或4-20mA的直流信号。

AO-模拟量输出接口，用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，不需要外部电源，输出为0-10V的直流信号。

DI-数字量输入接口，即触点、液位开关、限位开关的闭合与断开，一般用作检测设备状态、报警接点、脉冲计数等。

DO-数字量输出接口，用于控制风机，水泵等运行，亦可作为输出信号与动作增减量型执行机构。

    数据传输线路：是联系系统各部分的纽带，从各个监控点到分站控制器的线路是逐点连接（放射式），数据中心与各分站通过总线型或环形网络结构进行组网，各分站直接用一回路双芯导线连接到总线上就可以实现分站与分站之间，分站与中央站之间的通信。

BAS系统的设计

    BAS系统的设计具有很大的灵活性，应根据建筑物的整体功能需求和物业管理方式控制水平，根据建筑物内不同区域的要求和被控系统的各个特点，选择技术先进、成熟、可靠、经济合理的控制系统方案和设备，避免投资的盲目性。

BAS系统设计步骤：

    确定BAS规模，根据冷冻、空调、变配电、热力、给排水等相关专业提供的设计条件（资料）及投资情况，功能内容，确定需要监控的设备种类、数量、分布情况及标准；

    确定各子系统组成方案、功能及技术要求；

    确定各子系统之间的关联方式；

    确定BAS中各子系统与大厦其它部分间的接口；

    根据各专业的控制要求和控制内容确定并画出设备监控系统原理图；

    统计监控系统的监控点（AI、AO、DI、DO）的数量，分布情况并列表；

    根据监控点数和分布情况确定分站的监控区域、分站设置的位置，统计整个大楼所需分站的数量、类型及分布情况；

    选择现场设备的传感器和执行机构；

    确定楼宇监控的系统网络及中心站设备的选择；

    实施布线。

现场控制器DDC的设置原则及布线方式

    DDC的设置，应主要考虑系统管理方式，安装调试维护方便和经济性，一般按机电系统的平面布置进行划分，如布置在：冷冻站、热交换站、空调机房、新风机房等控制参数较为集中之处，也可根据要求布置在弱电竖井中，箱体一般挂墙明装；

    每台DDC的输入输出接口数量与种类应与所控制的设备要求相适应，并留有10%-15%的余量；

BAS中央控制室要求

    BAS中控室的位置，应尽量靠近控制负荷中心，注意远离变配电室等电磁干扰源，并注意防潮、防震。BAS中控室可与消防中心，保安监控中心等合并组成楼宇控制中心，此时位置应满足消防中心的要求

BAS中央控制室室内设备布置时应满足以下要求：

a、控制台前应留大于3m的操作距离，控制台离墙布置时台后应留有大于1m的检修距离，并注意避免阳光直射；

b、当控制台横向排列总长度大于7m时应在两端各留有足够的安装和观察面积；

c、当BAS系统单独设置不间断电源，并采用集中供电方式时，应考虑放置电源设备的面积和位置；

d、应适当考虑工作人员值班，维修及休息所需的面积。

BAS中央控制室其它要求：

a、控制室内宜采用抗静电地板；

b、当控制室内长度大于7m时，宜设两个外开门的出口，门宽不小于1m；

c、控制室内土建及装修等要求参见有关计算机房设计标准。

BAS系统的电源要求：

a、应由变配电所引出专用回路向中央控制室供电，供电回路应采用保安电源供电；

b、中央操作站供电应设不间断电源（UPS）装置，其容量应包括系统内用电设备的总和并考虑预计的扩展容量，UPS供电时间不低于20分钟；

c、DDC的电源宜采用中央控制室集中供电方式，以放射式供给各DDC，如采用就地供电方式，可由就近的保安电源供给；

BAS系统的接地要求

    一般采用建筑物总体接地方式，要求总体接地电阻不大于1Ω，如BAS系统单独设置接地极，应采用一点接地方式，要求接地电阻不大于4Ω，并与建筑物防雷接地系统接地极间距离不小于20m；
